50吨石灰石石料生产线设备配置方案与破碎设备技术参数

一、50吨石料生产线概况：
1、设计产量：50（t/h）
2、出料粒度：≤4（mm）；2mm以下占80%；1mm以下占75%以上。
3、新加系统总功率：334kw
4、系统节能调试改造后功率：180~200Kw

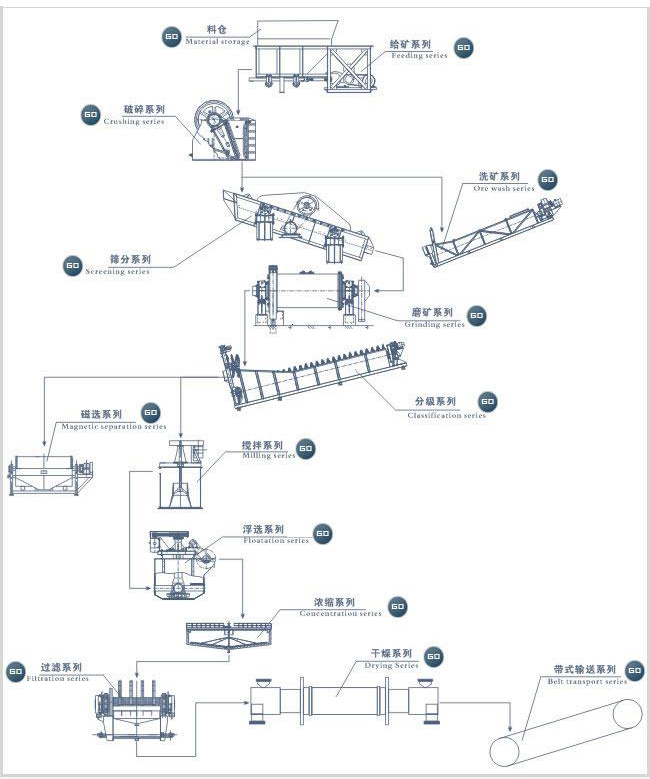

石灰石生产线|石料生产线设备配置图

二、石料生产线破碎设备组成与技术参数：

1、鄂式破碎机
（1）型号：PE600×900
（2）最大进料粒度500mm
（3）排料口调整范围65～160mm
（4）处理能力50～190T /h
（5）偏心轴转速250r/main
（6）电动机功率：75（kw）

2、双级粉碎机
（1）型号：2pc1100×1000
（2）进料粒度≤180mm
（3）出料粒度≤4mm
（4）电动机功率90＋110（kw）
（5）处理能力60/90（t/h）

3、斗式提升机
（1）型号：D400
（2）输送量70t/h
（3）最大粒度＜50mm
（4）设备高度15m
（5）主轴转速42r/min
（6）电机功率15kw

4、皮带输送机
（1）装机量3台
（2）型号：带宽800mm
（3）带度1.5m/s
（4）输送量200t/h
（5）电机功率：11kw

5、电磁振动给料机
（1）型号：GZ4；2台
（2）处理能力：水平50t/h；—100 ～0～ 70t/h
（3）给料粒度：100mm
（4）双振幅：1.75mm
（5）有功功率：0.45kw
（6）控制箱型号：XKZ=20G2

6、偏心振动给料机
（1）自制850×2500mm
（2）处理能力：50～100 t/h
（3）给料粒度：600mm
（4）钢板厚度：16mm
（5）电机功率：2.2kw

7、储料仓
（1）外型尺寸:∮660×9000mm
（2）储量150立方米(300吨)
（3）出料口2个

8、永磁滚筒
（1）型号：∮500—4300
（2）磁感应强度：4300GS

9、滤简除灰器
（1）处理风量：16000m3 /h
（2）设备阻力：800pa
（3）用气量：0.5m3 /min
（4）除灰效率：99%
（5）电机功率：30kw
